Компания EKF
EKF — российский производитель электрооборудования для ввода, распределения и учета электричества, локальной автоматизации технологических процессов. Компания предлагает полный спектр, а также комплексные решения для повышения энергоэффективности в различных отраслях. Номенклатура составляет 31 товарную группу, в которые входят более 9000 наименований электротехнических товаров: шинопроводы Hyperion, кабеленесущие системы, силовое и коммутационное оборудование, средства измерения и тд. Основные производственные мощности компании находятся в Московской и Владимирской областях. Также, значительная часть продукции выпускается на производственных площадках в Китае.
Шинопровод EKF Hyperion
Ассортимент шинопроводов EKF

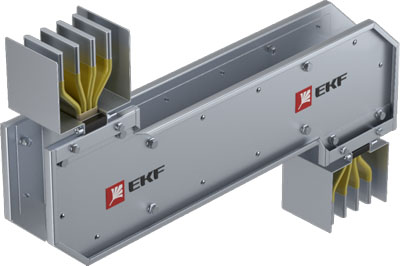

Шинопровод магистральный распределительный EKF  серии Hyperion 160А-6300А
Шинопровод Hyperion представляет собой систему изолированных шин, заключенных в кожух из оцинкованной стали (окрашивание RAL 7035). Шинопровод комплектуется медными или алюминиевыми проводниками. Предназначен для подачи питания на подстанции, транзитные линии, соединения распределительных щитов, увеличения нагрузочной способности линии электроснабжения. Шинопровод EKF применим как на социальных объектах, так и на объектах с повышенной опасностью, жилых домах, логистических комплексах, складах и др. Преимущества: хорошая теплоотдача, простота проектирования и монтажа, экономичность, безопасность для персонала.
EKF Hyperion 160-6300A

Номинальный ток (алюминий): 250, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000А
Номинальный ток (медь): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000А
Номинальное рабочее напряжение: 380В
Материал шин: медь / алюминий
Длина секции: 500, 1000, 2000, 3000 мм
Количество проводников: 4, 5
Степень защиты: IP55 / IP68
Шинопровод магистральный распределительный EKF  серии Hyperion 160А-6300А
Сравнение шинопровода с кабелем
ПараметрыКабельШинопровод
Пожаробезопасность
Специальные дорогие
марки типа ВВГнг-LS
Конструктивно
пожаробезопасен
Сложные конфигурации
Ограничения минимального радиуса изгиба кабеля
Почти полное
отсутствие ограничений
Компактность конструкции
Громоздкость в местах использования муфт и ввода в РУ.
Необходимость в конструкциях для прокладки кабеля
Компактность
Возможность демонтажа и повторного
использования без ухудшения свойств
НетДа
Экономия энергииНет
Да, за счет низких значений сопротивления снижаются потери активной энергии и ограничения роста реактивной энергии
Эстетичность конструкцииНетДа
Скорость монтажаЗависит от длины, типа кабеля и способа монтажаВ разы быстрее кабеля за счет мобильности
Охлаждение токоведущих частейНизкоеВысокое
Вероятность повреждения грызунамиВысокаяПрактически исключена
Технические характеристики шинопроводов с алюминиевыми проводниками
Номинальный ток (40 °С) In, A
8001000125016002000250032004000
Номинальное рабочее напряжение Ue, B
380
Номинальное напряжение изоляции Ui, B
1000
Номинальная частота, Гц
50
Пиковый ток короткого замыкания (динамический) 0,1 с
130140140195265320340400
Длительный ток короткого замыкания (термический) 1 с
63656590132162170200
Проводники
Активное сопротивление фазной шины при номинальном токе R1, мОм/м
0,03630,02900,02410,01930,01520,01270,00970,0076
Реактивное сопротивление фазной шины, X1, мОм/м
0,02800,02100,01800,01400,01200,00910,00710,0060
Размер фазной шины S, мм х мм
10х6010х8010х10010х12010х16010х2002 (10х140)2 (10х160)
Сечение фазной шины S, мм2
60080010012001600200028003200
Вес шинопроводов 3L+N+PE (кожух), кг/м
1821242832385358
Вес шинопроводов 3L+N+PE, кг/м
2024273337446165
Соответствие стандартам
Да
Срок службы30 лет
Технические характеристики шинопроводов с медными проводниками
Номинальный ток (40 °С) In, A
8001000125016002000250032004000
Номинальное рабочее напряжение Ue, B
380
Номинальное напряжение изоляции Ui, B
1000
Номинальная частота, Гц
50
Пиковый ток короткого замыкания (динамический) 0,1 с
125125150190265345385400
Длительный ток короткого замыкания (термический) 1 с
63658090132170191200
Проводники
Активное сопротивление фазной шины при номинальном токе R1, мОм/м
0,03420,02850,02280,0190,014250,01140,00950,007125
Реактивное сопротивление фазной шины, X1, мОм/м
0,0330,0310,0270,0250,0210,01350,01250,0105
Размер фазной шины S, мм х мм
10х4010х5010х6010х8010х10010х1202 (10х100)2 (10х120)
Сечение фазной шины S, мм2
4005006008001000120020002400
Вес шинопроводов 3L+N+PE (кожух), кг/м
33333341517188104
Вес шинопроводов 3L+N+PE, кг/м
404040486185106125
Соответствие стандартам
Да
Срок службы40 лет

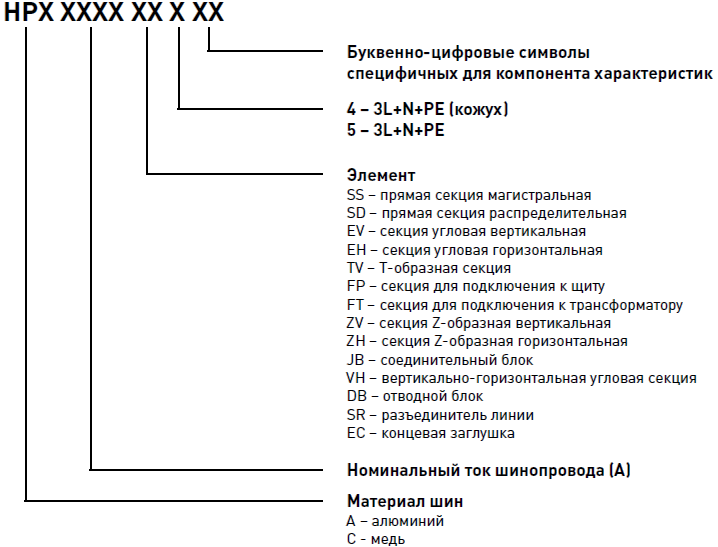

Обозначение кодов магистрального шинопровода Hyperion EKF
